位图与矢量图

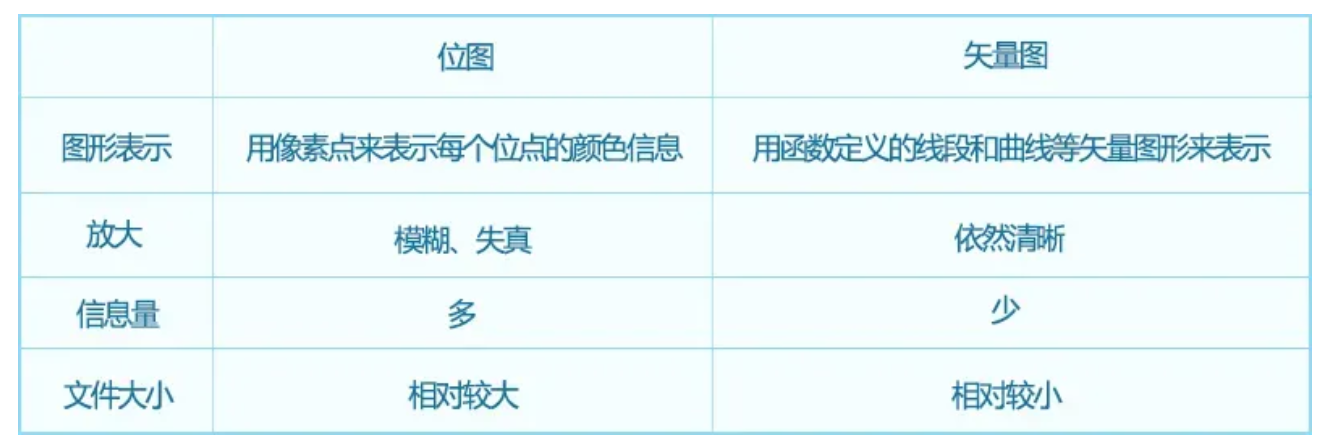

图片格式主要分为位图（Bitmap）和矢量图（Vector）[1]。
位图：（也可叫栅格图、点阵图）由像素点构成，放大之后可见如马赛克般的像素小点。位图常为.psd、.tiff、.jpg、.png、.bmp。处理位图时，输出图像的质量取决于处理过程开始时设置的分辨率高低。
矢量图：任意放大但清晰度不变，拥有无限的分辨率。矢量图常为.wmf、.emf、.cdx、.ai、.eps、.svg、.pdf、文档。
目前多数期刊要求图片格式为TIFF位图或者EPS矢量图，并且通常要求形成独立文档。因此，建议科研图片保存为TIFF位图或者EPS矢量图。
Tip1：建议大家保存图形、表、示意图或其他线图为矢量图。保存照片、复杂的插图为位图。
Tip 2：在图表转换成图片时，将图片格式设定为TIFF格式的位图或EPS的矢量图形式。
Tip 3：如何将Excel中的图表转成高清晰度的位图呢？ 将Excel图表转存为PDF文档，PDF文档可以通过Adobe Illustrator或Photoshop打开后再转存为TIFF文档，稍微不同的是，使用Adobe Illustrator转存成TIFF文档才指定分辨率，而使用Photoshop打开PDF文档时就会询问选择什么分辨率。
像素px（Pixel）
它就是一个点，一个像素点，是屏幕上显示数据的最基本的点，单个像素没有具体的尺寸概念。相同尺寸的显示器下，像素越多，单个像素的尺寸就越小，屏幕越清晰；像素越少，单个像素的尺寸就越大，屏幕越模糊。[2]比如某张图片像素数目 (Pixels)：宽 1024 px, 768 px
pt（Point）
是一个点，一个专用的印刷单位“磅”，大小为1/72英寸=0.35mm，大小固定。
ppi（Pixels per inch）
图像分辨率，一个密度单位，指每英寸所包含的像素数目,ppi越大，像素越多，图片显示越清晰。
dpi（Dots per inch）
打印分辨率，一个密度单位，指每英寸点数，是一个量度单位，用于点阵数码影像，指每一英寸长度中，取样、可显示或输出点的数目。「dot」一般也翻译为「点」，但此点（dot）非彼点（point）。dot 是用在打印设备上，所以它描绘的是打印精度，1英寸所能打印的墨点数量，值越大，印刷越精细。大部分期刊要求的是300dpi及以上的分辨率，之所以这样要求，是因为最后文章是要用于出版的，而杂志的出版方式以纸质要求为准。dpi是打印机通过墨粉成滴将图像呈现在纸张上的一种表述方式。当杂志只有在线形式时，一般要求的就是ppi，而大多杂志都是有纸质刊物的，所以都要求的是dpi。
实际尺寸 (Print Size): 厘米 cm，英尺 inch。1英寸为2.54 厘米
占用磁盘空间：几兆 M, 几 k
常见换算：
屏幕上的显示：像素量px=像素密度ppi*屏幕尺寸inch
纸张上的打印：像素数目（垂直或水平）=分辨率×实际尺寸[3] Pixels=Resolution (DPI) X Print size (in inches)
图片大小
期刊对图片的物理大小会有明确的说明，一般只会规定图片的宽度，图片可设定为单栏、1.5栏或双栏图片。
颜色模式
彩色图片的颜色模式一般分为两种：RGB和CMYK。简单来说，RGB用于显示屏上，CMYK用于印刷中，RGB图比CMYK图色彩更亮丽，表现效果更好。根据以上整理的各期刊的要求来看，绝大多数期刊要求提供RGB模式的图片，这大概是因为图片由RGB转变为CMYK模式较易，但反过来转变的话，图像的表现力会下降。
使用绘图软件“新建文档”时就选择RGB模式，软件默认的8位/信道足够达到大多期刊的要求了，图片另存时也优先选择RGB模式。如果杂志特别要求提供CMYK模式的图片，RGB模式也很方便转换为CMYK模式！
图片的格式转换
论文提交时，一般要求上传图片的格式为 jpg 或 tif 或 eps, 参考杂志的投稿说明。 图片的格式转换方法
- 方法 1: PowerPoint 中的“图片另存为”
- 方法 2: Photoshop 中的“另存为”
- 方法 3: Windowsi 画图程序中的“另存为”
矢量pdf转emf：https://convert2.cn/pdf-to-emf
